Nabíjecí modul Li-ion 1S/2S 2A s TP5100
Nabíjecí modul pro Li-ion akumulátory s obvodem TP5100
Lze konfigurovat pro 1S i 2S, 4.2V i 8.4V
Nabíjecí proud 2A max.
Kategorie
Odběr novinek
Odkazy
Nabíjecí modul pro Li-ion akumulátory s obvodem TP5100
Lze konfigurovat pro 1S i 2S, 4.2V i 8.4V
Nabíjecí proud 2A max.
Nabíjecí modul pro Li-ion akumulátory s obvodem TP5100
Neobsahuje ochranné obvody ani balancer pro akumulátor
Nabíjecí proud 2A (lze změnit výměnou odporu Rs)
Konec nabíjení 4.2V nebo 8.4V
Pro akumulátory s kapacitou nad 2000mAh
Pro menší akumulátory je vhodné snížit nabíjecí proud
Napájení 5-12V, musí být větší než napětí plně nabité baterie (měnič je snižující)

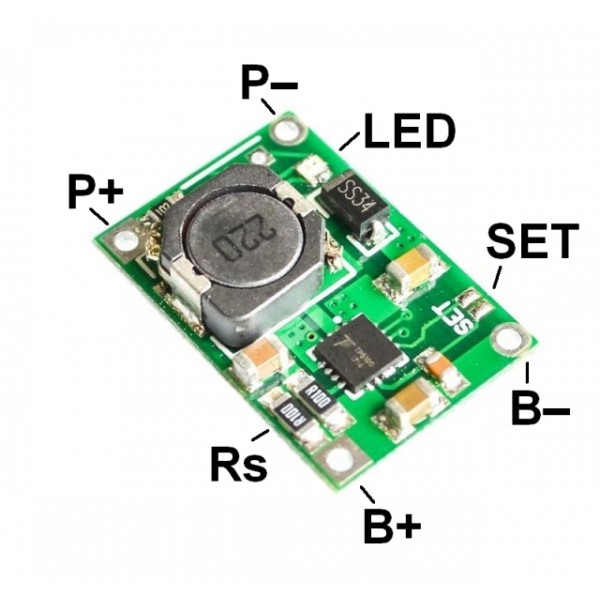

Připojení zdroje i akumulátoru na pájecí plošky
SET pro 1článek nechte rozpojeno, pro 2 články spojte pájkou
Rs nastavení nabíjecího proudu I=0.1/Rs, osazeno 2x0.1ohm paralelně = 2A
Indikace 2x LED - červená nabíjí, modrá nabito
Pájecí plošky pro připojení externí LED indikace
Katalogový list TP5100 na záložce Ke stažení
Doporučené ochranné obvody a balancer na záložce Příslušenství
